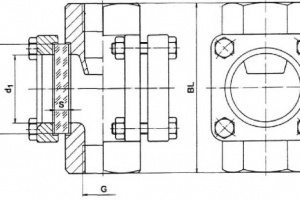

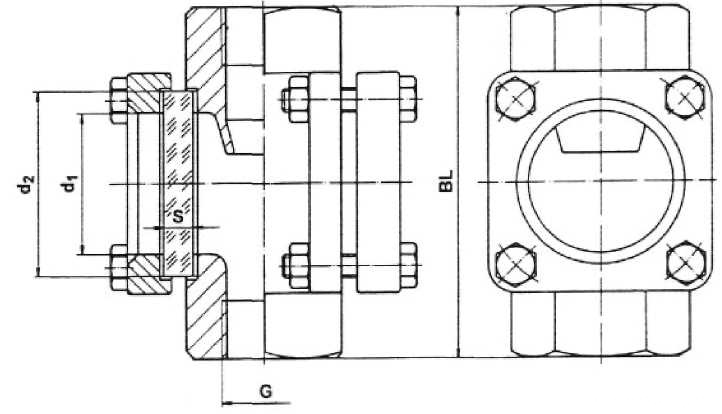

Стекла смотровые муфтовые PN 16 Рис.13-005
Описание
стекла смотровые (на конденсат), PN 16
внутренняя резьба в соотв. с ISO 228/1
с боросиликатными стёклами DIN 7080 до 300° С
Проводимая среда: вода морская, пресная, конденсат, топливо, масло.
спецификация материалов:
Стекло смотровое тип 13-005-1:
корпус: Чугун GG-25 0.6025
крышка: Чугун GG-25 0.6025
крепеж: сталь 5.6 гальв.
Стекло смотровое тип 13-005-2:
корпус: Сталь GSC-25 1.0619
крышка: Сталь С 22.8 1.0460
крепеж: сталь 5.6 гальв -
Стекло смотровое тип 13-005-3:
корпус: Сталь нерж 1.4408
крышка: Сталь нерж 1.4301
крепеж: Сталь нерж -
Стекло сотровое тип 13-005-1: |
|
Стекло смотровое тип 13-005-2 / 13-005-3: |
||||||||||
|
DN |
BL |
d1 |
d2 |
S |
KG |
|
NW/DN |
BL |
d1 |
d2 |
S |
KG |
|
G 1/4" |
100 |
32 |
45 |
10 |
1,5 |
|
G 1/4" |
100 |
48 |
63 |
10 |
1,5 |
|
G 3/8" |
100 |
32 |
45 |
10 |
1,5 |
|
G 3/8" |
100 |
48 |
63 |
10 |
1,5 |
|
G 1/2" |
100 |
32 |
45 |
10 |
1,5 |
|
G 1/2" |
100 |
48 |
63 |
10 |
1,5 |
|
G 3/4" |
120 |
48 |
63 |
10 |
2,0 |
|
G 3/4" |
100 |
48 |
63 |
10 |
1,5 |
|
G 1" |
120 |
48 |
63 |
10 |
2,0 |
|
G 1" |
130 |
65 |
80 |
12 |
2,8 |
|
G 1 1/4" |
150 |
65 |
80 |
12 |
4,0 |
|
G 1 1/4" |
130 |
65 |
80 |
12 |
2,8 |
|
G 1 1/2" |
150 |
65 |
80 |
12 |
4,0 |
|
G 1 1/2" |
150 |
65 |
80 |
12 |
4,0 |
|
G 2" |
180 |
80 |
100 |
15 |
6,5 |
|
G 2" |
230 |
80 |
100 |
15 |
7,3 |
Технические характеристики
