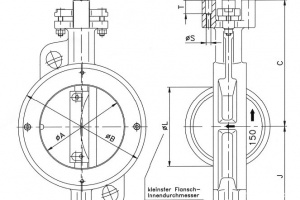

Затвор дисковый безфланцевый PN 10/16 Рис.07-002
Описание
Затвор дисковый безфланцевый PN 10/16
Проводимые среды: воздух, вода морская, вода пресная, газ, кислоты, конденсат, масло, пар, топливо.
- высокоэффективен до + 220° С
для установки между фланцами DIN PN 10/16
привод рукояткой или редуктором
корпус - чугун
диск - нерж. сталь
манжета из PTFE/Glass
размер по фланцам в соотв. с DIN 3202 K1 (EN 558-1)
спецификация материалов:
корпус: нерж. сталь 1.4408
диск: нерж. сталь 1.4408
манжета: PTFE/Glass -
ось: нерж. сталь 1.4571
DN |
D |
OA |
OB |
С |
G |
J |
OL |
T |
OR |
OS |
KG |
KG |
|
|
|
|
|
|
|
|
|
|
|
07-002-А |
07-002-B |
50 |
43 |
47 |
102 |
142 |
18 |
103 |
46 |
23 |
11 |
M8 |
5,4 |
5,6 |
65 |
43 |
64 |
122 |
154 |
18 |
115 |
59 |
23 |
11 |
M8 |
6,2 |
6,4 |
80 |
46 |
76 |
133 |
162 |
18 |
122 |
76 |
23 |
11 |
M8 |
7,7 |
7,9 |
100 |
52 |
98 |
156 |
179 |
18 |
135 |
93 |
23 |
11 |
M8 |
8,2 |
8,4 |
125 |
56 |
119 |
188 |
197 |
22 |
152 |
118 |
23 |
11 |
M8 |
12 |
13 |
150 |
56 |
140 |
216 |
215 |
22 |
174 |
139 |
23 |
11 |
M8 |
15 |
16 |
200 |
60 |
190 |
268 |
262 |
28 |
216 |
190 |
23 |
13 |
M10 |
- |
24 |
250 |
68 |
237 |
323 |
292 |
28 |
248 |
238 |
23 |
13 |
M 12 |
- |
36 |
300 |
78 |
280 |
375 |
336 |
36 |
283 |
281 |
22 |
16 |
M 12 |
- |
48 |
