Фланец резьбовой PN 16 Рис.09-008
Описание

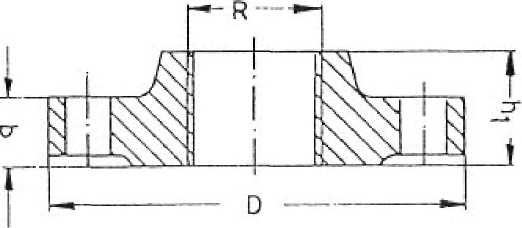

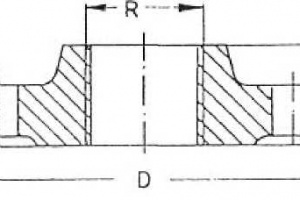

Фланцы резьбовые DIN 2566, PN 16
Проводимые среды: воздух, вода пресная, масло,пар, топливо.
Сталь ST 37.2
С конусом и плоскостью под прокладку
|
DN |
х RA |
R |
D |
PCD |
Отв. |
b |
hi |
KG |
|
08 |
13,5 |
G 1/4" |
80 |
55 |
4x 11 |
12 |
18 |
0,38 |
|
10 |
17,2 |
G 3/8" |
90 |
60 |
4x14 |
14 |
20 |
0,55 |
|
15 |
21,3 |
G 1/2" |
95 |
65 |
4x14 |
14 |
20 |
0,62 |
|
20 |
26,9 |
G 3/4" |
105 |
75 |
4x14 |
16 |
24 |
0,91 |
|
25 |
33,7 |
G 1" |
115 |
85 |
4x 14 |
16 |
24 |
1,10 |
|
32 |
42,4 |
G 1 1/4" |
140 |
100 |
4x 18 |
16 |
26 |
1,60 |
|
40 |
48,3 |
G 1 1/2" |
150 |
110 |
4x 18 |
16 |
26 |
1,78 |
|
50 |
60,3 |
G 2" |
165 |
125 |
4x18 |
18 |
28 |
2,43 |
|
65 |
76,1 |
G 2 1/2" |
185 |
145 |
4x 18 |
18 |
32 |
3,20 |
|
80 |
88,9 |
G 3" |
200 |
160 |
8x 18 |
20 |
34 |
4,12 |
|
100 |
114,3 |
G 4" |
220 |
180 |
8x 18 |
20 |
38 |
4,50 |
