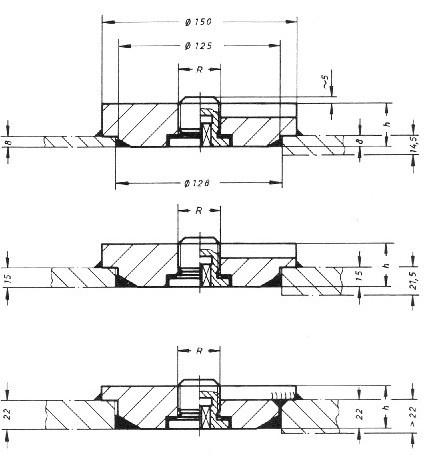

Фитинги (пробки) днищевые дренажные Рис.09-010
Описание
Фитинги дренажные DIN 87221
Для вварки в корпус судна (днищевые)
Вариант A: пробка с внутренним шестигранником
(для масляных/топливных танков)
Вариант B: пробка с внутренним квадратом
(для балластных танков )
спецификация материалов:
корпус: Сталь St42-2
пробка: латунь MS 58
пробка: Сталь нерж. 1.4021
Тип 09-010-1: с пробкой из латуни
Тип 09-010-2: с пробкой из из нерж. сталиl
В случае заказа укажите пожалуйста толщину листа наружного корпуса!
|
R |
h |
KG |
KG |
KG |
|
|
|
(08 mm) |
(15 mm) |
(22 mm) |
|
1" |
33 |
4,2 |
3,9 |
3,8 |
|
1 1/4" |
35 |
4,3 |
4,2 |
4,0 |
|
1 1/2" |
37 |
4,5 |
4,3 |
4,2 |
|
2" |
41 |
4,9 |
4,7 |
4,6 |
|
M42x2 |
35 |
4,3 |
4,2 |
4,0 |
|
M72x2 |
40 |
4,9 |
4,7 |
4,6 |
Технические характеристики
