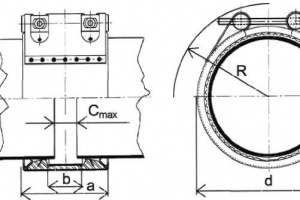

Муфта трубная PN 16 Рис.09-023
Описание
Муфта трубная, PN 16
Со стальной обжимной вставкой
Бандаж - нерж. сталь 1.4301
винты и болты из стали или нержавеющей стали
уплотняющая манжета - EPDM или NBR
для рабочих температур до 80° С
спецификация материалов: (тип 09-023-1)
корпус: сталь нерж. 1.4301
крепеж: Сталь 1.7220
болты: Сталь 1.0737
вставка: сталь нерж. 1.4310
бандаж: сталь нерж. 1.4571
возможно исп. из нерж. стали; тип 09-023-2

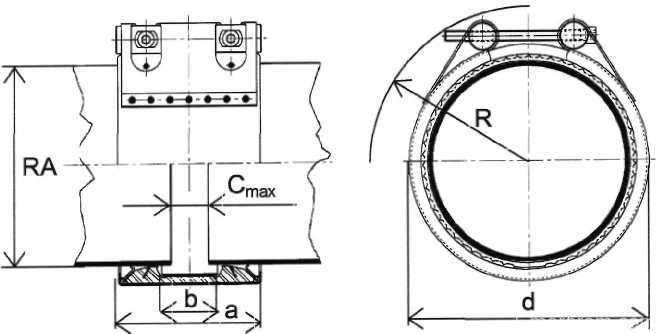

тип 09-023-1 / 09-023-2
|
RA |
Ra min/max |
a |
b |
С max |
d |
R |
KG |
|
26,9 |
26,4-27,4 |
67 |
9,5 |
3,0 |
44 |
46,0 |
0,4 |
|
28,0 |
27,5-28,5 |
67 |
9,5 |
3,0 |
45 |
45,2 |
0,4 |
|
30,0 |
28,6-30,5 |
67 |
9,5 |
3,0 |
45 |
45,5 |
0,4 |
|
33,7 |
31,0-34,2 |
67 |
9,5 |
3,0 |
51 |
45,5 |
0,4 |
|
35,0 |
34,5-35,5 |
63 |
14 |
8,0 |
55 |
51,0 |
0,5 |
|
38,0 |
35,6-38,5 |
63 |
14 |
8,0 |
57 |
45,5 |
0,5 |
|
42,4 |
39,5-42,9 |
63 |
14 |
8,0 |
62 |
50,0 |
0,6 |
|
44,5 |
43,0 - 45,0 |
63 |
14 |
8,0 |
64 |
50,0 |
0,6 |
|
48,3 |
46,0 - 48,8 |
63 |
14 |
8,0 |
68 |
51,0 |
0,6 |
|
54,0 |
53,6-54,9 |
78 |
29 |
17 |
73 |
57,5 |
0,8 |
|
57,0 |
55,0-57,6 |
78 |
29 |
17 |
78 |
54,0 |
0,8 |
|
60,3 |
58,0-60,9 |
78 |
29 |
17 |
79 |
56,5 |
0,8 |
|
76,1 |
74,0-76,9 |
100 |
40 |
25 |
100 |
73,0 |
1,5 |
|
84,0 |
83,1 -84,9 |
100 |
40 |
25 |
108 |
76,0 |
1,7 |
|
88,9 |
87,0-89,8 |
100 |
40 |
25 |
111 |
79,5 |
1,7 |
|
104,0 |
102,9-105,1 |
100 |
40 |
25 |
127 |
77,0 |
1,8 |
|
108,0 |
106,9-109,1 |
100 |
40 |
25 |
131 |
80,5 |
1,8 |
|
114,3 |
112,0-115,4 |
100 |
40 |
25 |
137 |
85,5 |
1,8 |
|
129,0 |
127,8-130,2 |
100 |
40 |
25 |
154 |
101,0 |
3,3 |
|
133,0 |
131,7-134,3 |
115 |
50 |
35 |
160 |
106,0 |
3,3 |
|
139,7 |
138,3-141,1 |
115 |
50 |
35 |
166 |
111,0 |
3,3 |
|
154,0 |
152,4-155,6 |
115 |
50 |
35 |
180 |
110,0 |
3,5 |
|
159,0 |
157,4-160,6 |
115 |
50 |
35 |
186 |
116,0 |
3,5 |
|
168,3 |
166,6-170,0 |
115 |
50 |
35 |
194 |
121,0 |
3,7 |
|
219,1 |
216,9-221,3 |
142 |
67 |
35 |
249 |
155,5 |
6,1 |
