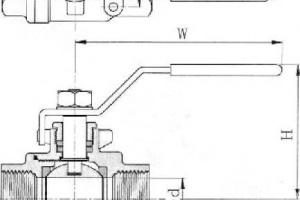

Кран шаровый муфтовый PN 63 Рис. 06-016
Описание
Кран шаровый PN 63
Проводимые среды: воздух, вода морская, вода пресная, газ, кислоты, конденсат, масло, пар, топливо.
Составной корпус из двух частей
Сталь нерж. 1.4408
уплотнение PTFE
полная расточка
внутренняя резьба в соотв. с ISO 228/1
спецификация материалов:
корпус: Сталь нерж. 1.4408
шар: Сталь нерж. 1.4408
уплотнение: PTFE PTFE
рукоятка: Сталь нерж. 1.4301
(в пласт. чехле)
|
DN |
d |
L |
H |
W |
S |
KG |
|
G 1/4" |
11 |
51 |
50 |
96 |
28,5 |
0,26 |
|
G 3/8" |
12 |
51 |
50 |
96 |
28,5 |
0,26 |
|
G 1/2" |
15 |
58 |
57 |
96 |
28,5 |
0,31 |
|
G 3/4" |
20 |
66 |
67 |
125 |
28,5 |
0,46 |
|
G 1" |
25 |
79 |
75 |
150 |
35,0 |
0,77 |
|
G 1 1/4" |
32 |
90 |
83 |
150 |
38,1 |
1,12 |
|
G 1 1/2" |
38 |
105 |
93 |
197 |
38,1 |
1,74 |
|
G 2" |
50 |
124 |
108 |
197 |
38,1 |
2,65 |
|
G 2 1/2" |
63 |
147 |
143 |
240 |
50,0 |
5,37 |
|
G 3" |
76 |
169 |
159 |
240 |
56,0 |
7,43 |
Технические характеристики
