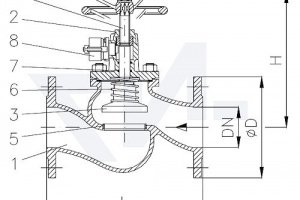

Судовой клапан быстрозапорный фланцевый тип 26.01.01 / 26.01.02
Описание
Судовой клапан быстрозапорный фланцевый судовой, DIN-длина, GGG 40.3/Бронза Rg5/Нерж. сталь с цилиндром для пневмо, гидро и под тросиковый привод с маховиком для дополнительного запора, лакирован в соотв. с RAL 5003 тип 26.01.01 / 26.01.02
Область применения:
Судовая арматура для горячей и холодной воды, нефтепродуктов, а так же других нейтральных и не агрессивных сред. Судовой клапан аварийного перекрытия топлива.
Быстрозапорные клапана используются для внезапной или аварийной блокировки трубопроводных систем резервуаров с нефтепродуктами. В случае опасности, блокада производится при помощи дистанционного управления.
Клапан должен быть установлен таким образом, чтобы проводимая среда входила над золотником. Максимальная рабочая температура 140°C.
Допустимые рабочие температуры и давления:
до DN150 до 140°C макс. 16 bar
от DN200 до 140°C макс. 10 bar
Приведение в действие:
Ручное закрытие поворотом маховика
Быстрое закрытие приведением в действие релиз-цилиндра
Пневматическое дистанционное управление с панели управления
Гидравлическое дистанционнок управление посредством гидравлической станции
Ручное дистанционное управление через тросовый (тросиковый) привод
Специальное исполнение:
- Станция дистанционного управления пневматического или гидравлического действия.
- Клапаны из CuSn5Zn5Pb5-C, CuSn10-C
- Шпиндель CuZn35 Ni, CuSn6
- Клапаны PN6, 25, 40, ANSI, JIS и т.д.
- Клапана с концевыми датчиками

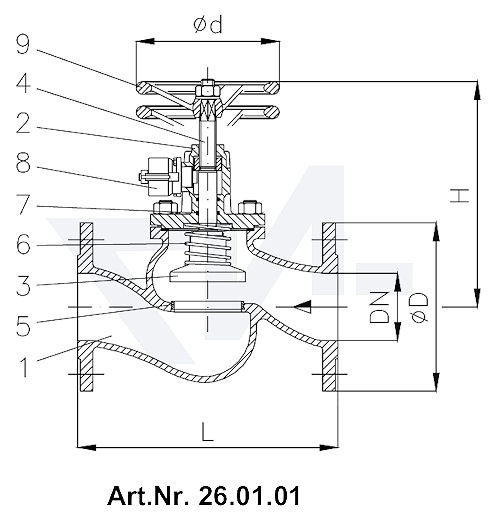

Спецификация материалов быстрозапорного клапана:
Деталь |
Наименование |
Материал в соответствии с DIN |
Материал в соответствии с B.S |
1 |
Корпус |
EN-GJS-400-18-LT |
--- |
2 |
Крышка |
EN-GJS-400-18-LT |
--- |
3 |
Золотник |
X14CrMoS 17 |
--- |
4 |
Шпиндель |
X14CrMoS 17 |
--- |
5 |
Седло |
X12Cr13 |
--- |
6 |
Пружина |
X10CrNi18-8 |
--- |
7 |
О-образное кольцо |
FKM |
--- |
8 |
Релиз-цилиндр |
GX5CrNiMo19-11-2 |
--- |
9 |
Маховик |
EN-GJL-250 |
B.S.1452:1990 Gr.150/180 |
Клапан быстрозапорный фланцевый DIN-длина, GGG 40.3/Нерж. сталь с цилиндром для пневмо, гидро и под тросовый привод с маховиком для дополнительного запора, лакирован. в соотв. с RAL 5003 тип 26.01.02
Таблица размеров быстрозапорных клапанов:
|
Фланец |
|
|
|
|
|
|
|
26.01.01 |
26.01.02 |
DN |
Ø D |
Ø k x n x Ø d1 |
L |
L1 |
H |
H1 |
Ø d |
Подъем |
= kg |
= kg |
15 |
95 |
65 x 4 x 14 |
130 |
90 |
165 |
150 |
100 |
5 |
3,9 |
3,5 |
20 |
105 |
75 x 4 x 14 |
150 |
95 |
165 |
155 |
100 |
6 |
4,6 |
4,0 |
25 |
115 |
85 x 4 x 14 |
160 |
100 |
170 |
155 |
100 |
7 |
5,4 |
5,0 |
32 |
140 |
100 x 4 x 18 |
180 |
105 |
175 |
155 |
100 |
9 |
7,1 |
6,0 |
40 |
150 |
110 х 4 x 18 |
200 |
115 |
200 |
185 |
160 |
12 |
9,6 |
8,6 |
50 |
165 |
125 x 4 x 18 |
230 |
125 |
205 |
190 |
160 |
13 |
12,5 |
11,5 |
65 |
185 |
145 x 4 x 18 |
290 |
145 |
240 |
220 |
200 |
19 |
17,6 |
16,6 |
80 |
200 |
160 x 8 x 18 |
310 |
155 |
255 |
235 |
200 |
23 |
21,4 |
20,0 |
100 |
220 |
180 x 8 x 18 |
350 |
175 |
325 |
270 |
250 |
30 |
35,7 |
34,0 |
125 |
250 |
210 x 8 x 18 |
400 |
200 |
350 |
300 |
250 |
38 |
48,2 |
46,0 |
150 |
285 |
240 x 8 x 22 |
480 |
225 |
395 |
355 |
315 |
44 |
72,0 |
70,0 |
200 |
340 |
295 x 12 x 22 |
600 |
275 |
510 |
400 |
400 |
56 |
108,0 |
120,0 |
