Кран муфтовый, бронза Rg 5 без сальника тип 40.51.00
Описание
Кран муфтовый, бронза Rg 5 без сальника тип 40.51.00
Условное давление PN10
Art.Nr. 40.51.00 Пробка проходная
Art.Nr. 40.51.01 3-х ходовой кран с „T“ - пробкой
Art.Nr. 40.51.02 3-х ходовой кран с „L“ - пробкой
Область применения:
Судовой кран для горячей и холодной воды, пара, а так же других не агрессивных сред. Макс. раб. температура до 120°C.
Допустимые рабочие температуры и давления:
до 80°C макс. 10 bar
Специальное исполнение:
- спецобработка уплотнительных поверхностей для сжатого воздуха и тонкожидкостных сред. (Пожайлуста укажите тип, давление и температуру рабочей среды.)
- Краны из G-CuSn10 Zn, CuSn10-C и т.д.

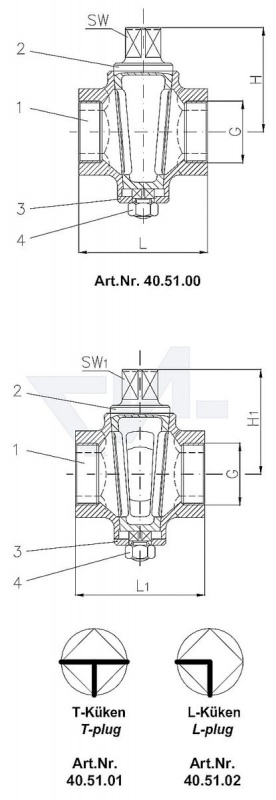

Деталь |
Наименование |
Материал в соответствии с DIN |
Материал в соответствии с BS |
1 |
Корпус |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
2 |
Пробка |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
3 |
Клапанный диск |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
4 |
Шестигранная гайка |
X5CrNi18-10 |
B:S:970:1955 EN 58 E |
|
40.51.01 |
||||||||
|
40.51.00 |
40.51.02 |
|||||||
DN |
G |
L |
L1 |
H |
H1 |
SW |
SW1 |
- kg |
- kg |
10 |
R 3/8" |
45 |
45 |
32 |
32 |
8 |
8 |
0,2 |
0,3 |
15 |
R 1/2" |
55 |
55 |
37 |
37 |
11 |
11 |
0,4 |
0,6 |
20 |
R 3/4" |
65 |
65 |
44 |
44 |
12 |
12 |
0,6 |
0,8 |
25 |
R 1" |
75 |
80 |
53 |
53 |
14 |
14 |
1,0 |
1,4 |
32 |
R 1 1/4" |
90 |
90 |
64 |
64 |
17 |
17 |
1,4 |
2,2 |
40 |
R 1 1/2" |
100 |
110 |
76 |
76 |
22 |
22 |
2,3 |
3,6 |
50 |
R 2" |
120 |
135 |
90 |
92 |
24 |
27 |
3,9 |
5,1 |
65 |
R 2 1/2" |
140 |
150 |
103 |
106 |
27 |
32 |
6,6 |
8,5 |
80 |
R 3" |
165 |
175 |
116 |
120 |
32 |
36 |
10,1 |
13,2 |
Технические характеристики
