Задвижка судовая клинкетная фланцевая по DIN 86720, из бронзы Rg 5/SoMs 59 с невыдвижным шпинделем, PN16 bar, типа ИНМР.35.03.00 / 35.03.01
Описание
Задвижка судовая клинкетная фланцевая по DIN 86720, из бронзы Rg 5/SoMs 59,
с невыдвижным шпинделем , PN16 bar, тип ИНМР.35.03.00 / ИНМР.35.03.01
Тип ИНМР.35.03.01 - с фиксирующим кольцом (судостроительная норма)
Область применения:
Судовые задвижки для пресной и морской воды, насыщенного пара, нефтепродуктов и других не агрессивных сред. (Пожалуйста укажите тип, давление и температуру рабочей среды.) Макс. рабочая температура до 120°C
Допустимые рабочие температуры и давления:
до 120°C макс. 16 bar
Специальное исполнение:
- Задвижки из CuSn10-C и т.д.
- Шпиндель CuSn6, CuAl10 Ni и т.д.
|
Деталь |
Наименование |
Материал в соответствии с DIN |
Материал в соответствии с BS |
|
1 |
Корпус |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
|
2 |
Крышка |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
|
3 |
Шпиндель |
CuZn35 Ni |
B.S.2874:1962 CZ 114 |
|
4 |
Клин |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
|
5 |
Уплотнительное кольцо |
NBR |
--- |
|
6 |
Маховик |
EN-GJL-250 |
B.S.1452:1990 Gr.150/180 |
|
7 |
Фиксирующее кольцо |
Листовая сталь |
--- |

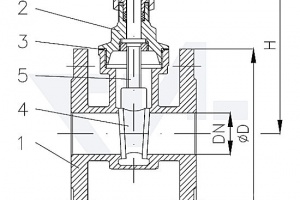

Задвижки клинкетные фланцевые DIN 86720, бронза Rg 5/SoMs 59 с невыдвижным шпинделем PN16 тип 35.03.01
Таблица размеров судовых бронзовых задвижек типа ИНМР.35.03.00 / ИНМР.35.03.01
|
DN |
Ø D |
Ø k x n x Ø d1 |
L |
H |
Ø d |
- kg |
|
15 |
95 |
65 x 4 x 14 |
60 |
85 |
60 |
1,4 |
|
20 |
105 |
75 x 4 x 14 |
75 |
100 |
60 |
1,8 |
|
25 |
115 |
85 x 4 x 14 |
80 |
115 |
80 |
2,3 |
|
32 |
140 |
100 x 4 x 18 |
90 |
130 |
80 |
3,6 |
|
40 |
150 |
110 x 4 x 18 |
100 |
150 |
80 |
4,6 |
|
50 |
165 |
125 x 4 x 18 |
110 |
180 |
100 |
6,4 |
|
65 |
185 |
145 x 4 x 18 |
130 |
215 |
140 |
9,4 |
|
80 |
200 |
160 x 8 x 18 |
150 |
250 |
160 |
12,0 |
|
100 |
220 |
180 x 8 x 18 |
160 |
315 |
160 |
19,0 |
