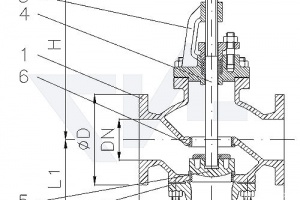

Клапан чугунный двухстороннего действия тип 20.40.01
Описание
Клапан чугунный двухстороннего действия PN 16, длина в соответствии с DIN с дугообразной крышкой, серый чугун GG 25 / нерж. сталь тип 20.40.01
Область применения:
Судовой клапан для пресной воды, нефтепродуктов, пара, а так же других не агрессивных сред.Максимальная рабочая температура до 180°C
Специальное исполнение: фланцы PN25, PN40
|
DN |
Ø D |
Ø k x n x Ø d1 |
L |
L1 |
H |
Ø d |
Подъём |
- kg |
|
|
15 |
95 |
65 x 4 x 14 |
130 |
120 |
237 |
100 |
30 |
6,5 |
|
|
20 |
105 |
75 x 4 x 14 |
150 |
120 |
237 |
100 |
30 |
7,9 |
|
|
25 |
115 |
85 x 4 x 14 |
160 |
140 |
262 |
100 |
35 |
10,9 |
|
|
32 |
140 |
100 x 4 x 18 |
180 |
140 |
262 |
125 |
35 |
13,0 |
|
|
40 |
150 |
110 x 4 x 18 |
200 |
165 |
315 |
160 |
45 |
18,0 |
|
|
50 |
165 |
125 x 4 x 18 |
230 |
165 |
315 |
160 |
45 |
20,3 |
|
|
65 |
185 |
145 x 4 x 18 |
290 |
180 |
342 |
200 |
50 |
29,9 |
|
|
80 |
200 |
160 x 8 x 18 |
310 |
195 |
400 |
200 |
60 |
42,5 |
|
|
100 |
220 |
180 x 8 x 18 |
350 |
225 |
436 |
250 |
65 |
59,0 |
|
|
125 |
250 |
210 x 8 x 18 |
400 |
260 |
504 |
250 |
75 |
70,0 |
|
|
150 |
285 |
240 x 8 x 22 |
480 |
300 |
605 |
315 |
75 |
125,0 |
|
|
200 |
340 |
295 x 12 x 22 |
600 |
350 |
652 |
400 |
90 |
155,0 |
|
|
250 |
405 |
355 x 12 x 26 |
730 |
440 |
755 |
400 |
90 |
290,0 |
|
Технические характеристики
Производитель
ИНМОР
