Судовой клапан из бронзы запорный фланцевый наклонно расположенный с дугообразной крышкой тип 20.20.01
Описание
Судовой клапан из бронзы запорный фланцевый наклонно расположенный с дугообразной крышкой тип 20.20.01, бронза Rg5 / латнуь SoMs59
Условное давление:
DN 15 – DN 125 = PN16
DN 150 = PN10
Область применения: судовой клапан из бронзы для горячей и холодной воды, пара, нефтепродуктов, а так же других нейтральных не агрессивных сред.
При использовании для тонкожидкостных сред или воздуха необходима спецобработка уплотнительных поверхностей. Максимальная рабочая температура до 225°C (пар до 180°C)
Допустимые рабочие температуры и давления:
макс. давление | до 120°C | больше 120°C |
DN 15 - 125 | 16 bar | 10 bar |
DN 150 | 10 bar | 6 bar |

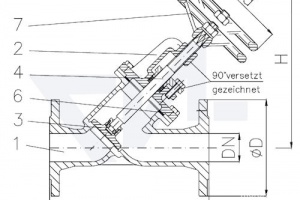

Спецификация материалов клапана:
1 |
Корпус |
|
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
2 |
Дугообразная крышка |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
|
3 |
Золотник |
до DN 32 |
CuZn35 Ni |
B.S.2874:1962 CZ 114 |
|
|
от DN 40 |
CuSn5Zn5Pb5-C |
B.S.1400:1961 LG 2-C |
4 |
Шпиндель |
|
CuZn35 Ni |
B.S.2874:1962 CZ 114 |
6 |
Уплотнительное кольцо |
безасбестовые матриалы |
--- |
|
7 |
Маховик |
EN-GJL-250, окраш. в черный цвет |
B.S.1452:1990 Gr.150/180 |
Таблица размеров клапана:
DN | Ø D | Фланец | Ød | L | H | Подъём | Вес |
15 |
95 |
65 x 4 x 14 |
130 |
185 |
100 |
6 |
5,0 |
20 |
105 |
75 x 4 x 14 |
150 |
185 |
100 |
7 |
5,5 |
25 |
115 |
85 x 4 x 14 |
160 |
185 |
100 |
8 |
6,0 |
32 |
140 |
100x4x18 |
180 |
200 |
125 |
10 |
8,0 |
40 |
150 |
110 x 4 x 18 |
200 |
240 |
160 |
12 |
10,0 |
50 |
165 |
125x4x18 |
230 |
245 |
160 |
15 |
12,0 |
65 |
185 |
145 x 4 x18 |
290 |
280 |
200 |
19 |
17,0 |
80 |
200 |
160 x 8 x18 |
310 |
325 |
200 |
24 |
23,0 |
100 |
220 |
180 x 8 x18 |
350 |
370 |
250 |
28 |
30,0 |
125 |
250 |
210 x 8 x 18 |
400 |
410 |
250 |
36 |
50,0 |
150 |
285 |
240 x 8 x 22 |
480 |
480 |
315 |
40 |
65,0 |
