Судовой клапан запорный фланцевый проходной DIN 86254 сверхлегкая серия PN10 тип ИНМР.20.25.01 из безцинковой бронзы фланцевый проходной DIN 86254 сверхлегкая серия PN10 тип 20.25.01
Описание
Клапан судовой запорный фланцевый проходной DIN 86254 сверхлегкая серия PN10 тип 20.25.01 из безцинковой бронзы
Область применения:
Судовой клапан для горячей и холодной воды, пара, горючего, нефтепродуктов, а так же других нейтральных не агрессивных сред. Максимальная рабочая температура : до 100°C макс. 10 bar

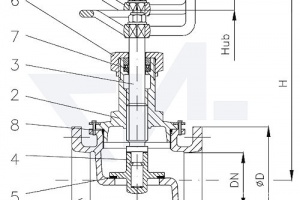

Таблица размеров клапана:
DN |
Ø D |
Ø k x n x Ø d1 |
L |
H |
Ø d |
Подъём |
- kg |
32 |
75 |
58 x 6 x 6,6 |
100 |
135 |
80 |
15 |
2,1 |
40 |
85 |
68 x 6 x 6,6 |
120 |
163 |
100 |
20 |
3,0 |
50 |
95 |
78 x 6 x 6,6 |
120 |
188 |
100 |
26 |
3,9 |
65 |
120 |
100x8x9 |
140 |
219 |
125 |
32 |
5,8 |
80 |
130 |
112 x 8 x 9 |
155 |
230 |
125 |
36 |
6,9 |
100 |
155 |
135x8x9 |
225 |
258 |
175 |
38 |
11,8 |
125 |
180 |
160x8x9 |
240 |
300 |
175 |
48 |
15,2 |
Технические характеристики
