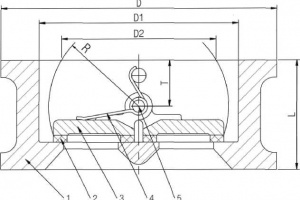

Захлопка магистральная невозвратная PN 10/16

для установки между фланцами DIN PN 10/16

чугун GGG40

тарелка - бронза, с уплотнением из NBR

размер по фланцам в соотв. с DIN 3202/EN 558 КЗ

максимальная рабочая температура + 80° С

Проводимые среды: вода морская, вода пресная, вода трюмная,

спецификация материалов: ( захлопка тип 08-011-1 )

корпус:        GGG40        0.7040

тарелка:        бронза RG 5        2.1096

(с NBR-уплотнением)

оси петель :        нерж. сталь        1.4571

пружины:        нерж. сталь        1.4401

захлопка тип 08-011-1 : GGG40 / бронза /NBR PN 10/16

захлопка тип 08-011-2 : сталь / сталь / NBR PN 10/16/25

захлопка тип 08-011-3 : нерж. сталь / нерж.сталь / NBR PN 10/16/25

DN	L	D1	D2	R	T	D = наружный диаметр			KG
						PN 10	PN 16	PN25	PN 10
50	43	65	43,3	28,8	19	109	109	109	1,5
65	46	80	60,2	36,1	20	129	129	129	2,4
80	64	94	66,4	43,4	28	144	144	144	3,6
100	64	117	90,8	52,8	27	164	164	164	5,7
125	70	145	117	65,7	30	194	194	194	7,3
150	76	170	145	78,6	31	220	220	220	9,0
200	89	224	199	105	33	275	275	284	17
250	114	265	234	127	50	330	330	341	26
300	114	310	284	149	43	380	380	403	42
350	127	360	333	173	45	440	440	460	55
400	140	410	381	198	52	491	491	515	75
450	152	450	420	218	58	541	558	567	101
500	152	505	468	241	58	596	620	627	111
600	178	624	573	296	73	698	735	735	172
